Stegfot

help-icon Hjälp med val av alternativ

Hur hittar jag rätt reservdel?

För att välja rätt reservdel behöver du den exakta längden på den delen av din stege som du söker. I denna guide visar vi hur du mäter längden på din del för att välja rätt reservdel.

  1. Stegfotens längd bestäms av längden på själva stegfoten inklusive de korrekt monterade glidskydden.
  2. Mät den totala längden på stegfoten, inklusive de korrekt monterade glidskydden, med exempelvis en tumstock.

  3. Om du inte hittar en stegfot med passande längd i ZARGES sortiment väljer du nästa längre stegfot. Så länge alla andra mått (till exempel hålavstånd, håldiameter och stegsidans yttermått) passar exakt, kommer även en längre stegfot att passa. Men var försiktig så att du inte väljer en kortare stegfot, då det påverkar stegens stabilitet negativt.
  1. Die Länge der Spreizsicherung ergibt sich aus dem Abstand zwischen den Bohrungen bzw dem äußeren Ende der Laschen.
  2. Messen sie z.B. mit einem Zollstock den Abstand zwischen den Mittelpunkten der Bohrungen bzw. den Laschen an den beiden Enden der Spreizsicherung
  3. Wähen sie die passende Größe der Spreizsicherung aus
  1. Stegfotens längd bestäms av längden på själva stegfoten inklusive de korrekt monterade glidskydden.
  2. Mät den totala längden på stegfoten, inklusive de korrekt monterade glidskydden, med exempelvis en tumstock.

  3. Om du inte hittar en stegfot med passande längd i ZARGES sortiment väljer du nästa längre stegfot. Så länge alla andra mått (till exempel hålavstånd, håldiameter och stegsidans yttermått) passar exakt, kommer även en längre stegfot att passa. Men var försiktig så att du inte väljer en kortare stegfot, då det påverkar stegens stabilitet negativt.

Behöver du hjälp med att välja?

Kontakta kundservice och våra reservdelsexperter!

help-icon Hjälp med val av alternativ

Hur hittar jag rätt reservdel?

För att välja rätt reservdel behöver du veta stegsidans exakta yttermått på din stege. I denna guide visar vi hur du mäter stegsidans yttermått på din stege för att välja rätt reservdel.

  1. Frilägg stegsidan på din stege genom att till exempel ta bort glidskydden.
  2. Använd ett skjutmått för att mäta stegsidans exakta yttermått. Mät även stegsidans bredd och djup. Notera måtten.
  3. Välj den reservdel som passar dina mått. OBS! Ofta är det bara några millimeters skilnad mellan reservdelarna. Mät hellre flera gånger om du är osäker på vilken reservdel som passar


Behöver du hjälp med att välja?

Kontakta kundservice och våra reservdelsexperter!

Kontakta ZARGES
Lägg till i önskelista
Lägg till i jämför Ladda ner produktinformation (PDF) Produktdokument

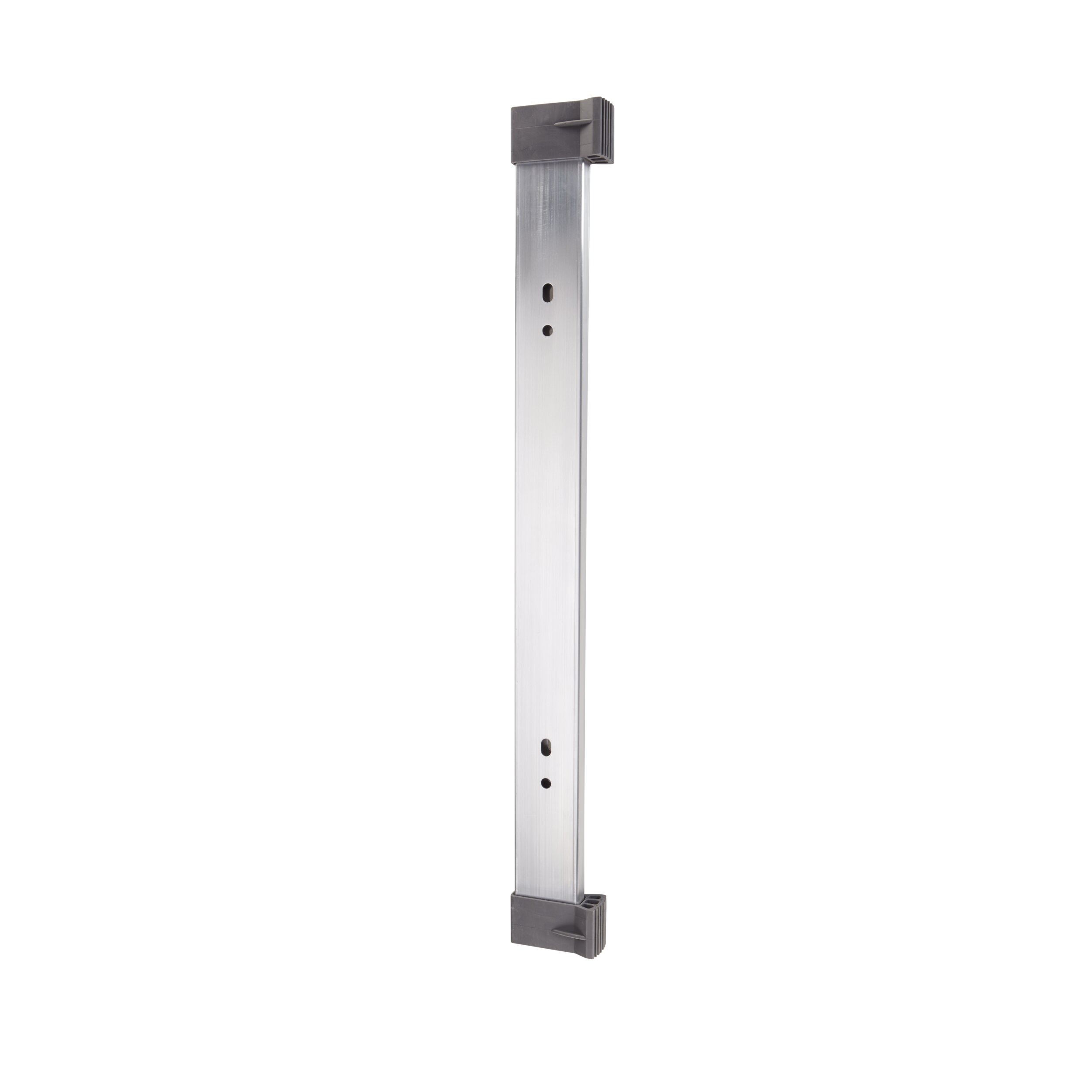

main product photo

Details

  • Fastsättning med M6-skruv.
  • Fler mått på begäran.

Tips och specialfunktioner

  • På grund av konstruktionsändringar måste inte bara stegtyp, utan även stegsidans yttermått beaktas.

Mer information

Mer information
Garanti Missing translation
Borrning 10,5 mm (M6)

Varianter

Ordernummer Borrhålsavstånd Längd Stegsidans yttermått Vikt
800307 325mm / 395mm / 465mm 700 mm 55 mm × 20 mm 0,5 kg
800491 395mm / 465mm 890 mm 55 mm × 20 mm 0,7 kg
800492 395mm / 465mm 1090 mm 67 mm × 20 mm 0,9 kg
800552 325mm / 395mm / 465mm 690 mm 58 mm × 25 mm 0,8 kg
800551 325mm / 395mm / 465mm 890 mm 58 mm × 25 mm 0,8 kg
800549 325mm / 395mm / 465mm 990 mm 73 mm × 25 mm 1 kg
800550 325mm / 395mm / 465mm 1200 mm 73 mm × 25 mm 1 kg
