Obudowa Mitraset Classic 19"

Zamówienie: 45758

Kontakt ZARGES Porównaj Pobierz arkusz danych (PDF) Dokumenty produktu

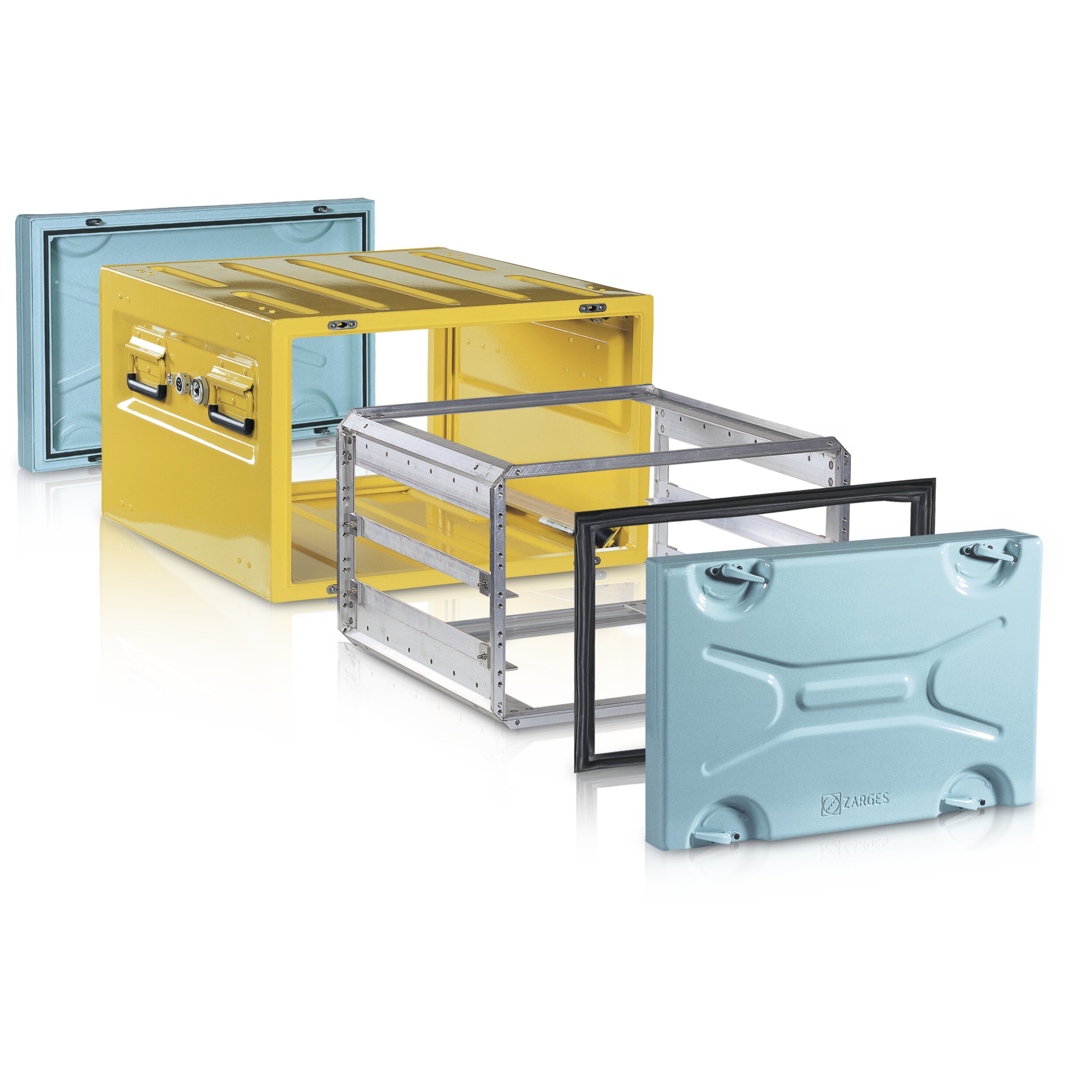

main product photo

Details

Obudowa do przenoszenia do urządzeń elektronicznych.

  • Ochrona przed obciążeniami mechanicznymi, takimi jak wstrząsy, uderzenia lub drgania. Opcjonalnie możliwa ochrona przed zakłóceniami elektromagnetycznymi, takimi jak fale radiowe lub wyładowania atmosferyczne.
  • Ochrona przed wpływem otoczenia, np. wysoką temperaturą, wilgotnością, wilgocią lub pyłem.
  • Do ładunków nieprzekraczających 100 kg.
  • 3 - 22 jednostki wysokości (HE), głębokość znamionowa (NT) 219 - 990 mm.
  • Obudowy o głębokości nominalnej 219 mm, 350 mm i 480 mm mogą być ustawiane jedna na drugiej.
  • Elastyczne zawieszenie ramy wychylnej.
  • Segmenty układane w stos na górze i na dole obudowy.
  • Ścianki boczne z zagłębieniami na uchwyty zapadkowe.
  • Wgłębienie odpowiednie również do zabezpieczonego montażu zaworów wyrównawczych ciśnienia i wskaźników wilgotności.
  • Obudowa seryjna z dodatkowo wytłoczeniami usztywniającymi.
  • Pokrywa z zamknięciami z przetyczką.
  • Stopień ochrony IP 65.
  • Dopuszczenie zgodnie z VG 95447.
  • Przetestowano zgodnie z normami AECTP.
  • Kontrola wg MIL-STD-810.
  • Wersja zmodyfikowana z testem zgodnym z MIL-STD-810 F.
  • Test skuteczności ekranowania zgodnie z normą MIL-STD-285.
  • Możliwe wykonania specjalne.

Wskazówki i funkcje specjalne

  • Inne wielkości dostępne na zapytanie. Wysokość budowy ze stopką do sztaplowania=wymiar zewnętrzny (wymiar znamionowy) + 11,5mm. Głębokość pokryw specjalnych zależna od wykonania.
  • Dostępna także jako opakowanie do materiałów niebezpiecznych z atestem ONZ.
  • Bogaty asortyment wyposażenia specjalnego do licznych zastosowań.

Więcej informacji

Więcej informacji
Wymiar zewnętrzny D x S x W 434 mm × 534 mm × 615 mm
Numer zamówienia 45758
Głębokość znamionowa 350 mm
Wysokość montażowa 12 HE/U
Masa 11.6 kg

Warianty

Numer zamówienia Głębokość znamionowa Masa Wymiar zewnętrzny D x S x W Wysokość montażowa
45702 219 mm 6,6 kg 303 mm × 534 mm × 214,5 mm 3 HE/U
45708 219 mm 7 kg 303 mm × 534 mm × 259 mm 4 HE/U
45714 219 mm 7,3 kg 303 mm × 534 mm × 303,5 mm 5 HE/U
45726 219 mm 7,8 kg 303 mm × 534 mm × 392,5 mm 7 HE/U
45720 219 mm 7,5 kg 303 mm × 534 mm × 348 mm 6 HE/U
45732 219 mm 8,2 kg 303 mm × 534 mm × 437 mm 8 HE/U
45738 219 mm 8,4 kg 303 mm × 534 mm × 481,5 mm 9 HE/U
45744 219 mm 8,6 kg 303 mm × 534 mm × 526 mm 10 HE/U
45750 219 mm 8,8 kg 303 mm × 534 mm × 570,5 mm 11 HE/U
45756 219 mm 9 kg 303 mm × 534 mm × 615 mm 12 HE/U
45704 350 mm 8,6 kg 434 mm × 534 mm × 214,5 mm 3 HE/U
45710 350 mm 9 kg 434 mm × 534 mm × 259 mm 4 HE/U
45716 350 mm 9,3 kg 434 mm × 534 mm × 303,5 mm 5 HE/U
45722 350 mm 9,6 kg 434 mm × 534 mm × 348 mm 6 HE/U
45728 350 mm 10 kg 434 mm × 534 mm × 348 mm 7 HE/U
45734 350 mm 10,3 kg 434 mm × 534 mm × 437 mm 8 HE/U
45740 350 mm 10,7 kg 434 mm × 534 mm × 481,5 mm 9 HE/U
45746 350 mm 11 kg 434 mm × 534 mm × 526 mm 10 HE/U
45752 350 mm 11,3 kg 434 mm × 534 mm × 570,5 mm 11 HE/U
45758 350 mm 11,6 kg 434 mm × 534 mm × 615 mm 12 HE/U
45706 480 mm 10,7 kg 564 mm × 534 mm × 214,5 mm 3 HE/U
45712 480 mm 11,1 kg 564 mm × 534 mm × 259 mm 4 HE/U
45718 480 mm 11,4 kg 564 mm × 534 mm × 303,5 mm 5 HE/U
45724 480 mm 11,9 kg 564 mm × 534 mm × 348 mm 6 HE/U
45730 480 mm 12,2 kg 564 mm × 534 mm × 392,5 mm 7 HE/U
45736 480 mm 12,6 kg 564 mm × 534 mm × 437 mm 8 HE/U
45742 480 mm 13 kg 564 mm × 534 mm × 481,5 mm 9 HE/U
45748 480 mm 13,3 kg 564 mm × 534 mm × 526 mm 10 HE/U
45754 480 mm 13,7 kg 564 mm × 534 mm × 570,5 mm 11 HE/U
45760 480 mm 14,1 kg 564 mm × 534 mm × 615 mm 12 HE/U
45803 610 mm 13,5 kg 704 mm × 534 mm × 214,5 mm 3 HE/U
45804 610 mm 14,1 kg 704 mm × 534 mm × 259 mm 4 HE/U
45805 610 mm 14,7 kg 704 mm × 534 mm × 303,5 mm 5 HE/U
45806 610 mm 15,2 kg 704 mm × 534 mm × 348 mm 6 HE/U
45807 610 mm 15,9 kg 704 mm × 534 mm × 392,5 mm 7 HE/U
45808 610 mm 16,6 kg 704 mm × 534 mm × 437 mm 8 HE/U
45809 610 mm 17,1 kg 704 mm × 534 mm × 481,5 mm 9 HE/U
45810 610 mm 17,5 kg 704 mm × 534 mm × 526 mm 10 HE/U
45811 610 mm 24,7 kg 704 mm × 534 mm × 570,5 mm 11 HE/U
45812 610 mm 18,6 kg 704 mm × 534 mm × 615 mm 12 HE/U
45814 610 mm 19,9 kg 704 mm × 534 mm × 704 mm 14 HE/U
45816 610 mm 704 mm × 534 mm × 793 mm 16 HE/U
45863 762 mm 16,2 kg 856 mm × 534 mm × 214,5 mm 3 HE/U
45864 762 mm 16,8 kg 856 mm × 534 mm × 259 mm 4 HE/U
45865 762 mm 17,4 kg 856 mm × 534 mm × 303,5 mm 5 HE/U
45866 762 mm 17,9 kg 856 mm × 534 mm × 348 mm 6 HE/U
45867 762 mm 18,6 kg 856 mm × 534 mm × 392,5 mm 7 HE/U
45868 762 mm 19,3 kg 856 mm × 534 mm × 437 mm 8 HE/U
45869 762 mm 19,8 kg 856 mm × 534 mm × 481,5 mm 9 HE/U
45870 762 mm 20,2 kg 856 mm × 534 mm × 526 mm 10 HE/U
45871 762 mm 20,8 kg 856 mm × 534 mm × 570,5 mm 11 HE/U
45872 762 mm 21,3 kg 856 mm × 534 mm × 615 mm 12 HE/U
45874 762 mm 22 kg 856 mm × 534 mm × 704 mm 14 HE/U
45876 762 mm 23,8 kg 856 mm × 534 mm × 793 mm 16 HE/U
45878 762 mm 25,6 kg 856 mm × 534 mm × 882 mm 18 HE/U
