Alloggiamento 19" Mitraset Classic

Ordine: 45724

Contatto ZARGES Aggiungi al confronto Scarica la scheda tecnica (PDF) Documenti del prodotto

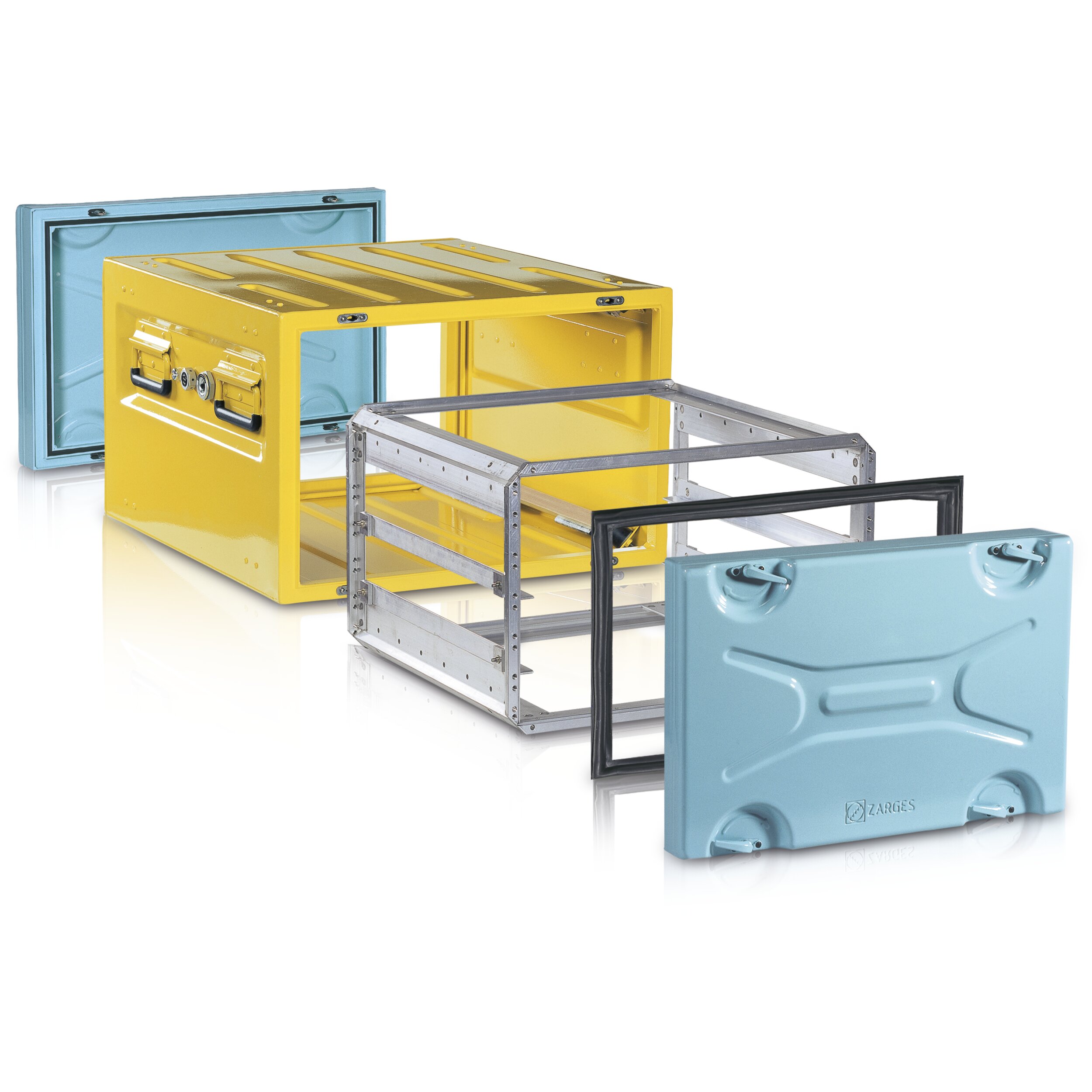

main product photo

Details

Scatola portante per apparecchiature elettroniche

  • Protezione da sollecitazioni meccaniche come urti, colpi o vibrazioni. Su richiesta è possibile la protezione da interferenze elettromagnetiche come onde radio o fulmini.
  • Protezione contro calore, umidità, bagnato o polvere.
  • Per carichi fino a 100 kg.
  • 3 - 22 unità di altezza (HE), profondità nominale (NT) 219 - 990 mm.
  • Le casse con profondità nominali di 219 mm, 350 mm e 480 mm sono impilabili.
  • Telaio oscillante sospeso elastico.
  • Segmenti impilabili sull'alloggiamento nella parte superiore e inferiore.
  • Pareti laterali con rientranze per maniglie.
  • Rientranza adatta anche per l'installazione protetta di valvole compensatrici di pressione e indicatori di umidità.
  • Alloggiamento di serie anche con caratteristiche di rinforzo.
  • Coperchio con chiusure rapide a spina.
  • Grado prot. IP65
  • Omologazione VG 95447.
  • Testato sec.norme AECTP.
  • Test conf. MIL-STD-810.
  • Versione modificata con collaudo conforme alla norma MIL-STD-810 F.
  • Prova di ammortizzazione secondo la norma MIL-STD-285.
  • Poss.di realizz.prod.speciali.

Suggerimenti e caratteristiche speciali

  • Altre dimensioni disponibili su richiesta. Altezza della scatola con piede di impilamento = misura esterna (misura nominale) + 11,5 mm. Profondità del coperchio speciale secondo la versione.
  • Possibile fornitura anche come imballaggio per materiali pericolosi approvato UN.
  • Ampio equipaggiamento speciale per numerosi impieghi.

Maggiori Informazioni

Maggiori Informazioni
Dimensioni esterne L x P x A 564 mm × 534 mm × 348 mm
Numero d'ordine 45724
Profondità nominale 480 mm
Altezza di installazione 6 HE/U
Peso 11.9 kg

Varianti

Numero d'ordine Altezza di installazione Dimensioni esterne L x P x A Peso Profondità nominale
45702 3 HE/U 303 mm × 534 mm × 214,5 mm 6,6 kg 219 mm
45708 4 HE/U 303 mm × 534 mm × 259 mm 7 kg 219 mm
45714 5 HE/U 303 mm × 534 mm × 303,5 mm 7,3 kg 219 mm
45726 7 HE/U 303 mm × 534 mm × 392,5 mm 7,8 kg 219 mm
45720 6 HE/U 303 mm × 534 mm × 348 mm 7,5 kg 219 mm
45732 8 HE/U 303 mm × 534 mm × 437 mm 8,2 kg 219 mm
45738 9 HE/U 303 mm × 534 mm × 481,5 mm 8,4 kg 219 mm
45744 10 HE/U 303 mm × 534 mm × 526 mm 8,6 kg 219 mm
45750 11 HE/U 303 mm × 534 mm × 570,5 mm 8,8 kg 219 mm
45756 12 HE/U 303 mm × 534 mm × 615 mm 9 kg 219 mm
45704 3 HE/U 434 mm × 534 mm × 214,5 mm 8,6 kg 350 mm
45710 4 HE/U 434 mm × 534 mm × 259 mm 9 kg 350 mm
45716 5 HE/U 434 mm × 534 mm × 303,5 mm 9,3 kg 350 mm
45722 6 HE/U 434 mm × 534 mm × 348 mm 9,6 kg 350 mm
45728 7 HE/U 434 mm × 534 mm × 348 mm 10 kg 350 mm
45734 8 HE/U 434 mm × 534 mm × 437 mm 10,3 kg 350 mm
45740 9 HE/U 434 mm × 534 mm × 481,5 mm 10,7 kg 350 mm
45746 10 HE/U 434 mm × 534 mm × 526 mm 11 kg 350 mm
45752 11 HE/U 434 mm × 534 mm × 570,5 mm 11,3 kg 350 mm
45758 12 HE/U 434 mm × 534 mm × 615 mm 11,6 kg 350 mm
45706 3 HE/U 564 mm × 534 mm × 214,5 mm 10,7 kg 480 mm
45712 4 HE/U 564 mm × 534 mm × 259 mm 11,1 kg 480 mm
45718 5 HE/U 564 mm × 534 mm × 303,5 mm 11,4 kg 480 mm
45724 6 HE/U 564 mm × 534 mm × 348 mm 11,9 kg 480 mm
45730 7 HE/U 564 mm × 534 mm × 392,5 mm 12,2 kg 480 mm
45736 8 HE/U 564 mm × 534 mm × 437 mm 12,6 kg 480 mm
45742 9 HE/U 564 mm × 534 mm × 481,5 mm 13 kg 480 mm
45748 10 HE/U 564 mm × 534 mm × 526 mm 13,3 kg 480 mm
45754 11 HE/U 564 mm × 534 mm × 570,5 mm 13,7 kg 480 mm
45760 12 HE/U 564 mm × 534 mm × 615 mm 14,1 kg 480 mm
45803 3 HE/U 704 mm × 534 mm × 214,5 mm 13,5 kg 610 mm
45804 4 HE/U 704 mm × 534 mm × 259 mm 14,1 kg 610 mm
45805 5 HE/U 704 mm × 534 mm × 303,5 mm 14,7 kg 610 mm
45806 6 HE/U 704 mm × 534 mm × 348 mm 15,2 kg 610 mm
45807 7 HE/U 704 mm × 534 mm × 392,5 mm 15,9 kg 610 mm
45808 8 HE/U 704 mm × 534 mm × 437 mm 16,6 kg 610 mm
45809 9 HE/U 704 mm × 534 mm × 481,5 mm 17,1 kg 610 mm
45810 10 HE/U 704 mm × 534 mm × 526 mm 17,5 kg 610 mm
45811 11 HE/U 704 mm × 534 mm × 570,5 mm 24,7 kg 610 mm
45812 12 HE/U 704 mm × 534 mm × 615 mm 18,6 kg 610 mm
45814 14 HE/U 704 mm × 534 mm × 704 mm 19,9 kg 610 mm
45816 16 HE/U 704 mm × 534 mm × 793 mm 610 mm
45863 3 HE/U 856 mm × 534 mm × 214,5 mm 16,2 kg 762 mm
45864 4 HE/U 856 mm × 534 mm × 259 mm 16,8 kg 762 mm
45865 5 HE/U 856 mm × 534 mm × 303,5 mm 17,4 kg 762 mm
45866 6 HE/U 856 mm × 534 mm × 348 mm 17,9 kg 762 mm
45867 7 HE/U 856 mm × 534 mm × 392,5 mm 18,6 kg 762 mm
45868 8 HE/U 856 mm × 534 mm × 437 mm 19,3 kg 762 mm
45869 9 HE/U 856 mm × 534 mm × 481,5 mm 19,8 kg 762 mm
45870 10 HE/U 856 mm × 534 mm × 526 mm 20,2 kg 762 mm
45871 11 HE/U 856 mm × 534 mm × 570,5 mm 20,8 kg 762 mm
45872 12 HE/U 856 mm × 534 mm × 615 mm 21,3 kg 762 mm
45874 14 HE/U 856 mm × 534 mm × 704 mm 22 kg 762 mm
45876 16 HE/U 856 mm × 534 mm × 793 mm 23,8 kg 762 mm
45878 18 HE/U 856 mm × 534 mm × 882 mm 25,6 kg 762 mm
