Betankungsausrüstung
ZARGES bietet branchenspezifische Lösungen für die Luftfahrt, einschließlich höhenverstellbarer Betankungstreppen und mobiler Betankungsleitern. Diese robusten, rutschsicheren und wasserdurchlässigen Produkte sind für verschiedene Flugzeugtypen, wie Großraum- und Schmalrumpfflugzeuge. Sie gewährleisten eine sichere, schnelle und ergonomische Betankung. Optional sind Erdungspakete, Betankungsschläuche und Unterflügelbetankungskupplungen erhältlich. Mit variabler oder fester Höhe und breiten Stufen für bequemes Arbeiten kombiniert ZARGES Qualität und Sicherheit für optimale Betankungslösungen in der Luftfahrt.

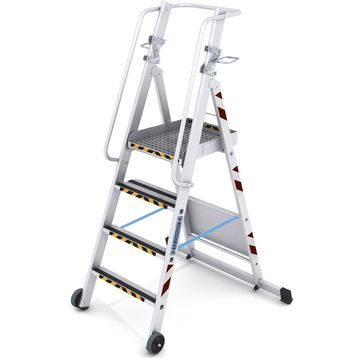

Betankungsleiter
Schneller Einsatz für regionale Jets
Die universelle Betankungsleiter von ZARGES ermöglicht schnellen und sicheren Einsatz. Sie ist elektrisch ableitfähig und verfügt über einen umlaufenden Handlauf sowie zwei leicht versetzbare Aufnahmen für die Unterflügelbetankungskupplung. Erhältlich mit 3, 4 oder 5 Stufen, bietet sie Arbeitshöhen von 2,40 bis 3,10 Metern und sorgt für leichtes Handling.
Betankungstreppen- und Bühnen

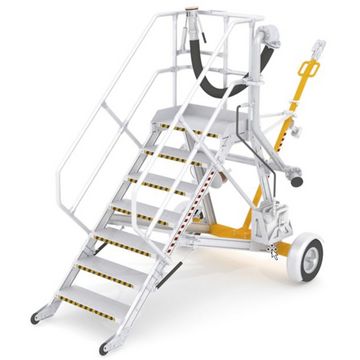

Flexibler Zugang mit einachsiger Betankungstreppe mit fester Höhe
Der untere Teil der Treppe ist einklappbar, was die Manövrierfähigkeit verbessert. Sie ist für regionale Jets und Schmalrumpfflugzeuge geeignet. Der rutschsichere Boden ist wasserdurchlässig. Ein hohes Geländer sorgt für Sicherheit. Die Treppe hat Luftbereifung, eine Deichsel für moderate Schleppgeschwindigkeit und eine einachsige Konstruktion.

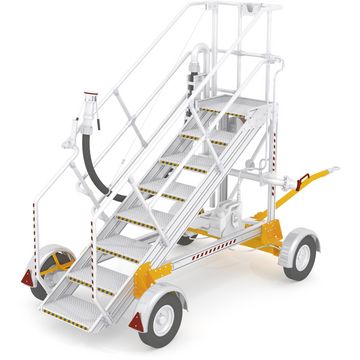

Betankung von jeder Stufe mit zweiachsiger Betankungstreppe
Die Betankung kann von jeder Stufe aus erfolgen. Die Plattform ist für Schmalrumpfflugzeuge geeignet. Der rutschsichere Aluminium-Boden und ein hohes Geländer sorgen für Sicherheit. Die Treppe hat Luftbereifung, eine Deichsel für moderate Schleppgeschwindigkeit und enthält Standard-Betankungsausrüstung. Sie ist zweiachsig.

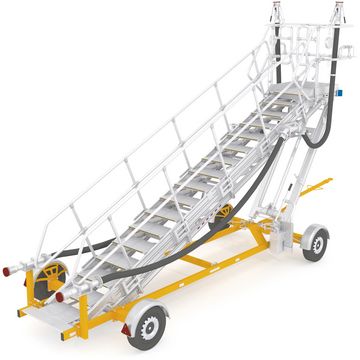

Großraumflugzeuge in unterschiedlichen Höhen betanken
Die Betankungstreppe basiert auf einem hydraulischen Hubsystem und ist optional mit ein- oder beidseitiger Betankungseinrichtung erhältlich. Sie bietet verschiedene Plattform- und Arbeitshöhen für kleine und große Betankungstreppen, geeignet für Großraumflugzeuge. Die Plattform ist rutschsicher und wasserdurchlässig. Ein hohes Geländer sorgt für Sicherheit. Die Treppe hat Luftbereifung und eine Deichsel für moderate Schleppgeschwindigkeit. Standard-Betankungsausrüstung umfasst Behälter, Ablageschale, Druckentlastung und Federzug.
Alle Betankungstreppen im Verlgleich
| Art.-Nummer | 80991001 | 80991005 | 80991010 | 80991015 |
| Primärer Flugzeugtyp | regionale Jets, Schmalrumpfflugzeuge | Schmalrumpfflugzeuge | Großraumflugzeuge | Großraumflugzeuge |
| Besonderheit | Unterer Teil der Treppe lässt sich zur besseren Manövrierfähigkeit beim Schleppen einklappen. | Betankung kann von jeder Stufe durchgeführt werden. | Basierend auf einem hydraulischen Hubsystem. Optional mit ein- oder beidseitiger Betankungseinrichtung erhältlich. | |
| Achsen | 1-Achser | 2-Achser | 2-Acher | 2-Achser |
| Plattformhöhe | 1,50 m | 1,60 m | 1,90 – 3,20 m | 2,50 – 4,25 m |
| Plattformgröße | 500 × 800 mm | 600 × 400 mm | 940 × 830 mm | 940 × 830 mm |
| Geländerhöhe | 1.000 mm | 1.000 mm | 1.100 mm | 1.100 mm |
| Arbeitshöhe | 2,60 – 3,30 m | 2,40 – 3,50 m | 2,60 – 5,10 m | 4,00 – 6,10 m |
Vorbereitender und kompletter Betankungstechnik
Unsere Betankungsbühnen- und Treppen können ins zwei Ausführungen bestellt werden.
| Vorbereitende Betankungstechnik | Komplette Betankungstechnik | |
| Komplette Verrohrung mit Schlauchanschlüssen | ✔ | ✔ |
| Erdungspaket (mit Trommel und 2m Kabel) | ✔ | ✔ |
| Druckentlastung mit Edelstahl-Sicherheitsbehälter | ✔ | ✔ |
| Betankungsschlauch | ✔ | |
| Unterflügelbetankungskupplung | ✔ |
Unsere Konstruktionen sind konform mit folgenden Normen:
DIN EN 1915
- Teil 1: Grundlegende Sicherheitsanforderungen.
- Teil 2: Standsicherheits- und Festigkeitsanforderungen.
Die ZARGES Betankungsleitern sind Konstruktionen aus Aluminium und anders als standardisierte Leitern, Stehleitern oder Fahrgerüste exakt auf die hohen Anforderungen der Luftfahrt angepasst.
DIN EN 12312
- Luftfahrtbodengeräte.
- Teil 5: Betankungseinrichtungen für Luftfahrzeuge.
- Teil 8: Wartungstreppen und -bühnen.
Weiterführende Informationen
Weitere Informationen zur Betankungsausrüstung von ZARGES finden Sie in unser Broschüre.
Betankungstechnik für die Luftfahrt Air | Speziallösungen | 8 MB
