Příčná traverza

Pořádek: 823872

help-icon Pomoc s výběrem možností

Jak najít vhodný náhradní díl?

Pro výběr správného náhradního dílu potřebujete znát přesnou délku hledaného dílu svého žebříku. V tomto návodu vám ukážeme, jak změřit délku vašeho náhradního dílu tak, abyste dokázali vybrat správný náhradní díl.

  1. Délka příčného nosníku vyplývá ze samotné délky příčného nosníku, a to včetně správně namontovaných patek žebříku.
  2. Změřte například pomocí skládacího metru celkovou délku příčného nosníku vč. správně namontovaných patek žebříku.

  3. Pokud v nabídce ZARGES nenajdete žádný příčný nosník vhodné délky, zvolte nejbližší delší příčný nosník. Pokud přesně sedí všechny ostatní rozměry (např. vzdálenost otvorů, průměr otvorů, vnější rozměr štěřiny,...), bude sedět i delší příčný nosník. Dbejte však na to, abyste nezvolili kratší příčný nosník, protože by to mohlo ovlivnit stabilitu vašeho žebříku.
  1. Die Länge der Spreizsicherung ergibt sich aus dem Abstand zwischen den Bohrungen bzw dem äußeren Ende der Laschen.
  2. Messen sie z.B. mit einem Zollstock den Abstand zwischen den Mittelpunkten der Bohrungen bzw. den Laschen an den beiden Enden der Spreizsicherung
  3. Wähen sie die passende Größe der Spreizsicherung aus
  1. Délka příčného nosníku vyplývá ze samotné délky příčného nosníku, a to včetně správně namontovaných patek žebříku.
  2. Změřte například pomocí skládacího metru celkovou délku příčného nosníku vč. správně namontovaných patek žebříku.

  3. Pokud v nabídce ZARGES nenajdete žádný příčný nosník vhodné délky, zvolte nejbližší delší příčný nosník. Pokud přesně sedí všechny ostatní rozměry (např. vzdálenost otvorů, průměr otvorů, vnější rozměr štěřiny,...), bude sedět i delší příčný nosník. Dbejte však na to, abyste nezvolili kratší příčný nosník, protože by to mohlo ovlivnit stabilitu vašeho žebříku.

Potřebujete pomoci s výběrem?

Kontaktujte naše odborníky na náhradní díly v zákaznickém servisu!

help-icon Pomoc s výběrem možností

Jak najít vhodný náhradní díl?

Pro výběr správného náhradního dílu potřebujete znát přesnou vzdálenost mezi otvory příčného nosníku svého žebříku. V tomto návodu vám ukážeme, jak změřit vzdálenost mezi otvory příčného nosníku tak, abyste dokázali vybrat správný náhradní díl.

  1. Nejprve vymontujte stávající příčný nosník. Povolte šestihranné šrouby, které spojují příčný nosník se štěřinami žebříku.

  2. Jako referenci pro měření vzdálenosti otvorů slouží vždy přesný střed kruhu těch otvorů, ze kterých jste vyjmuli šrouby.
  3. Vzdálenost mezi otvory je dána vzdáleností dvou středů kruhu obou otvorů. Nyní změřte například pomocí skládacího metru přesnou vzdálenost mezi dvěma otvory.
  4. Vyberte vhodnou variantu produktu k vámi naměřené vzdálenosti otvorů. Dbejte také na odpovídající průměr otvorů vybraného produktu. Ten je uveden v popisu produktu.

Potřebujete pomoci s výběrem?

Kontaktujte naše odborníky na náhradní díly v zákaznickém servisu!

Kontakt ZARGES Přidat k porovnání List ke stažení (PDF) Dokumenty o výrobku

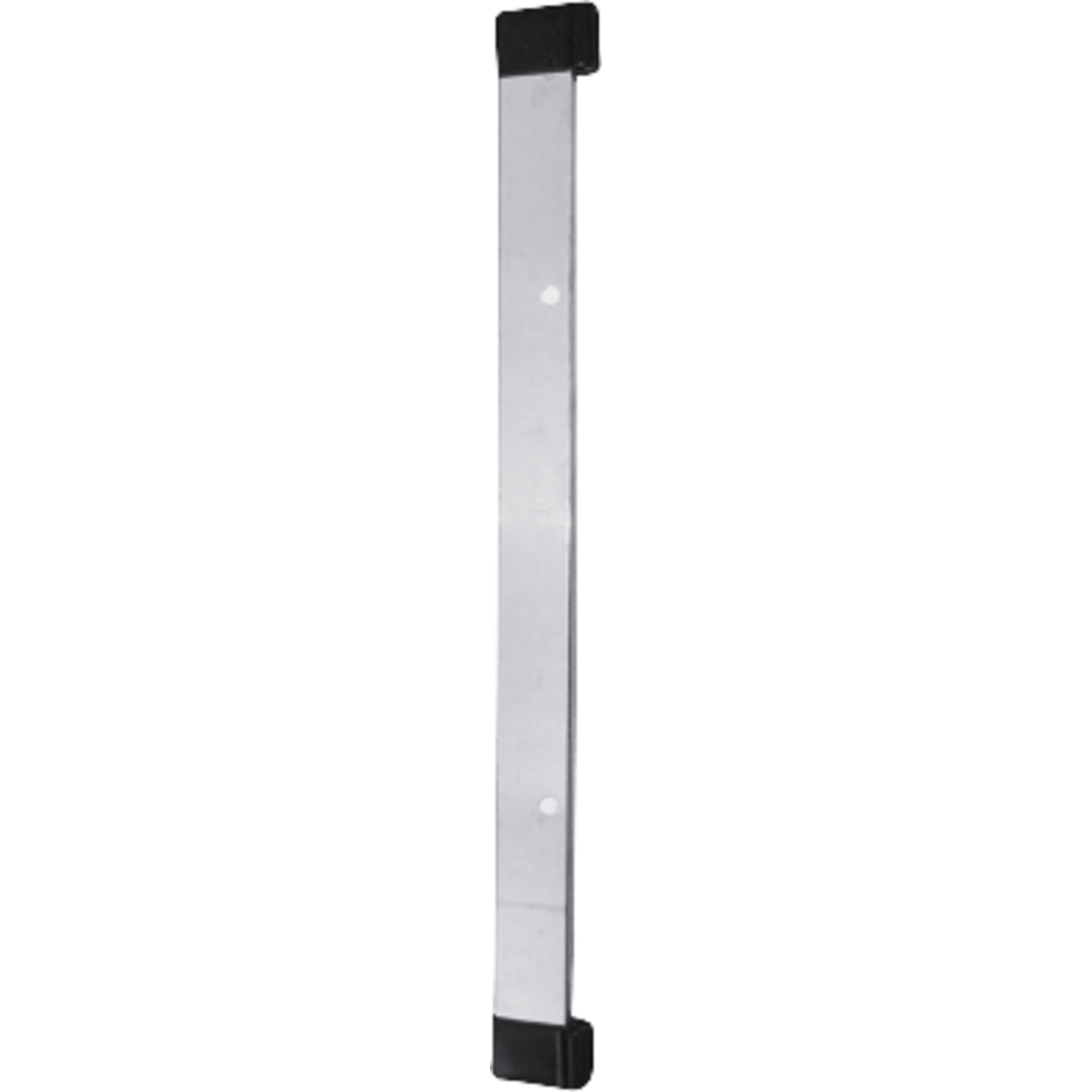

main product photo

Podrobnosti

  • Upevnění šroubem M8.
  • další rozměry na vyžádání.

Rady a speciální funkce

  • Vzhledem ke konstrukčním změnám je třeba udávat nejen typ žebříku, ale vždy také vnější rozměr nosného profilu.

Více informací

Více informací
Záruka Missing translation
Rozteč otvorů 395mm
Vnější rozměr nosného profilu 58 mm × 25 mm
Délka 745 mm
Průměr vrtání 15,2 mm (M8)
Hmotnost 0.7 kg

Varianty

Číslo objednávky Délka Hmotnost Rozteč otvorů Vnější rozměr nosného profilu
823871 745 mm 0,7 kg 325mm 58 mm × 25 mm
800543 890 mm 0,8 kg 325mm 58 mm × 25 mm
823872 745 mm 0,7 kg 395mm 58 mm × 25 mm
800544 790 mm 0,8 kg 395mm 58 mm × 25 mm
800545 900 mm 0,8 kg 395mm 58 mm × 25 mm
800546 1085 mm 0,9 kg 395mm 58 mm × 25 mm
823879 745 mm 0,7 kg 465mm 58 mm × 25 mm
800547 890 mm 0,9 kg 325mm 73 mm × 25 mm
800548 1085 mm 1 kg 325mm 73 mm × 25 mm
823877 890 mm 0,9 kg 395mm 73 mm × 25 mm
800542 1200 mm 1 kg 395mm 73 mm × 25 mm
823475 1000 mm 0,9 kg 465mm 73 mm × 25 mm
823981 1200 mm 1 kg 465mm 73 mm × 25 mm
