Traversa di base

Cod.Art.: 823981

CHF 84.00
Tasse escl.
help-icon Aiuto con la selezione delle opzioni

Come posso trovare il ricambio giusto?

Per scegliere il ricambio giusto, devi conoscere l'esatta lunghezza del pezzo della scala che stai cercando. In queste istruzioni ti mostriamo come misurare la lunghezza del ricambio per scegliere quello giusto.

  1. La lunghezza della traversa è data dalla lunghezza della traversa stessa, inclusi i piedini montati correttamente.
  2. Misurare la lunghezza totale della traversa, inclusi i piedini montati correttamente, ad esempio con un metro pieghevole.

  3. Se non è possibile trovare una traversa della lunghezza corretta nella gamma ZARGES, scegliere la traversa immediatamente più lunga. Se tutte le altre dimensioni (ad es. distanza tra i fori, diametro dei fori, misura esterna dello staggio, ...) corrispondono esattamente, sarà adatta anche una traversa più lunga. Tuttavia, prestare attenzione a non scegliere una traversa più corta per non compromettere la stabilità della scala.
  1. Die Länge der Spreizsicherung ergibt sich aus dem Abstand zwischen den Bohrungen bzw dem äußeren Ende der Laschen.
  2. Messen sie z.B. mit einem Zollstock den Abstand zwischen den Mittelpunkten der Bohrungen bzw. den Laschen an den beiden Enden der Spreizsicherung
  3. Wähen sie die passende Größe der Spreizsicherung aus
  1. A gerenda hossza maga a gerenda hossza a megfelelően felszerelt létrasaruval együtt.
  2. Mérje meg pl. egy mérőpálcával a gerenda teljes hosszát a megfelelően felszerelt létrasarukkal.

  3. Ha a ZARGES kínálatában nem talál megfelelő hosszúságú gerendát, válassza a következő hosszúságú gerendát. Mindaddig, amíg az összes többi méret (pl. furattávolság, furatátmérő, szár külső mérete, ...) pontosan illeszkedik, a hosszabb gerenda is megfelelő lesz. Kérjük, ügyeljen arra, hogy ne válasszon rövidebb gerendát, mert ez hátrányosan befolyásolja a létra stabilitását.

Hai bisogno di aiuto per la scelta?

Contatta i nostri esperti di ricambi del servizio clienti!

help-icon Aiuto con la selezione delle opzioni

Come posso trovare il ricambio giusto?

Per scegliere il ricambio giusto, è necessario conoscere l'esatta distanza tra i fori della traversa della propria scala. In queste istruzioni ti mostriamo come misurare la distanza tra i fori della tua traversa per scegliere il ricambio giusto.



  1. Per prima cosa smontare la traversa esistente. Per farlo, allentare le viti esagonali che collegano la traversa ai montanti della scala.

  2. Come riferimento per misurare la distanza tra i fori si utilizza il centro esatto del cerchio dei fori da cui sono state allentate le viti.
  3. La distanza tra i fori è data dalla distanza tra i centri dei due cerchi dei fori. Ora misurare la distanza esatta tra i due fori, ad esempio con un metro pieghevole.
  4. Scegliere la variante di prodotto più adatta alla distanza tra i fori misurata. Prestare attenzione anche al diametro di foratura più adatto al prodotto selezionato. Questo è indicato nella descrizione del prodotto.

Hai bisogno di aiuto per la scelta?

Contatta i nostri esperti di ricambi del servizio clienti!

help-icon Aiuto con la selezione delle opzioni

Come posso trovare il ricambio giusto?

Per scegliere il pezzo di ricambio corretto, è necessario conoscere l'esatta dimensione esterna dello staggio. In questa guida ti mostreremo come misurare le dimensioni esterne dello staggio della tua scala per scegliere il ricambio corretto.

  1. Scoprire lo staggio della scala, ad esempio rimuovendo il piedino della scala.
  2. Misurare l'esatta dimensione esterna dello staggio della scala con un calibro. Misurare la larghezza e la profondità dello staggio della scala. Annotare le misure.
  3. Scegliere il ricambio adatto alle proprie dimensioni. Attenzione: spesso i ricambi differiscono solo di pochi millimetri. Meglio eseguire le misure più volte se non si è sicuri di quale sia il ricambio giusto

Hai bisogno di aiuto per la scelta?

Contatta i nostri esperti di ricambi del servizio clienti!

Contatto ZARGES Aggiungi al confronto Scarica la scheda tecnica (PDF) Documenti del prodotto

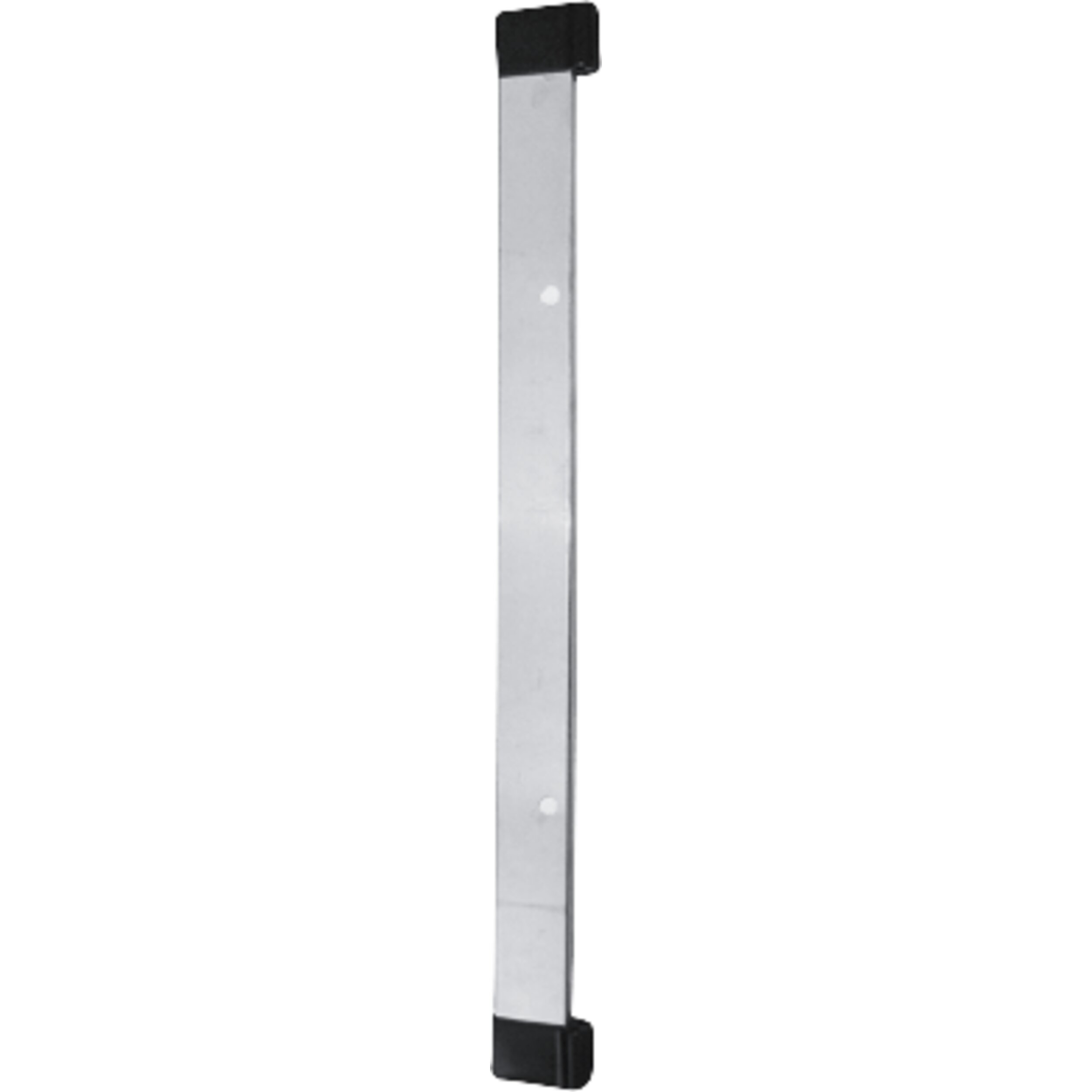

main product photo

Dettagli

  • Fissaggio con vite M8.
  • Altre dimensioni su richiesta

Suggerimenti e caratteristiche speciali

  • Per codici articoli ZARGES non presenti a catalogo è necessario indicare non solo il tipo di scala, ma anche e sempre tutte le misure esterne dei montanti.

Maggiori Informazioni

Maggiori Informazioni
Garanzia Missing translation
Distanza tra i fori 465mm
Dimensioni del montante 73 mm × 25 mm
Lunghezza 1200 mm
Perforazione del diametro 15,2 mm (M8)
Peso 1 kg

Varianti

Numero d'ordine Dimensioni del montante Distanza tra i fori Lunghezza Peso
823871 58 mm × 25 mm 325mm 745 mm 0,7 kg
800543 58 mm × 25 mm 325mm 890 mm 0,8 kg
823872 58 mm × 25 mm 395mm 745 mm 0,7 kg
800544 58 mm × 25 mm 395mm 790 mm 0,8 kg
800545 58 mm × 25 mm 395mm 900 mm 0,8 kg
800546 58 mm × 25 mm 395mm 1085 mm 0,9 kg
823879 58 mm × 25 mm 465mm 745 mm 0,7 kg
800547 73 mm × 25 mm 325mm 890 mm 0,9 kg
800548 73 mm × 25 mm 325mm 1085 mm 1 kg
823877 73 mm × 25 mm 395mm 890 mm 0,9 kg
800542 73 mm × 25 mm 395mm 1200 mm 1 kg
823475 73 mm × 25 mm 465mm 1000 mm 0,9 kg
823981 73 mm × 25 mm 465mm 1200 mm 1 kg
